隨著生物制藥行業的飛速發展，各大藥企將會布局越來越多的研發管線以及開發多樣化的藥物分子。近些年，隨著藥品審評審批制度的改進，使得大批生物藥進入臨床的步伐大大加快。對于生物制藥企業而言，機遇與挑戰并存，生物制藥的競爭將會愈演愈烈，一方面，如何有效降低成本，造福更多的患者；另一方面，如何提高產品質量，贏得更多的市場份額，已成為生物制藥企業的生存法則。

為了有效地降低生產成本，提高廠房利用率，需要新技術的變革。越來越多的生物制藥巨頭已轉向連續生物生產工藝。例如，早在2016年4月，美國強生公司藥品生產基地的連續制造生產車間工藝變更獲得FDA批準，這是FDA第一次批準批次制造向連續制造的生產工藝變更，目前有三個抗體品種已開始使用連續制造工藝。禮來制藥將愛爾蘭建設全球連續制造中心，葛蘭素史克在新加坡建立了連續制造工廠，安進在新加坡也建立了單克隆抗體的連續純化制造車間。最近，Biosana Pharma宣布其開發的奧馬珠單抗生物類似藥獲批進入臨床試驗，是目前第一個使用全連續生產工藝開發的單克隆抗體藥物。

生物制藥目前都是以批次生產的方式，即從工藝起點開始，經過多個有停頓的中間步驟，最終獲得終產品的過程。連續生產工藝即連續生產，在食品，石化和化學品生產上已經被使用多年，和批次生產不同的是，連續生產中原料在工藝起點持續加入，終產品在終點持續收獲，理論上中間沒有停留的步驟，所以被稱之為連續生產。在這一過程中，藥品質量在生產過程中可以被很好的控制，而不是只依靠終產品達標來進行質量放行。

1 連續純化技術的優點

蛋白產物完成初級回收后，需要進一步捕獲和精純。捕獲是一個捕獲靶分子并系統的去除雜質的粗提過程，精純是基于捕獲過程進一步捕獲靶分子并去除特定的如DNA、內毒素、可溶性聚集體和電荷變體等雜質的精純過程。如對產物純度要求較高往往需要將捕獲和精純聯用，例如，使用蛋白A 柱層析來純化單克隆抗體( monoclonal antibody，mAb) 后需要再一次精純?nèi)コ龅牡鞍譇( 假定蛋白A 用于初始捕獲)。柱層析仍然是生物制品捕獲和精純的主要方法，但在實際生產中使用傳統層析會面臨兩個問題:

系統缺陷:常規柱層析以批次模式運行，緩沖液和介質的利用率低。其次，受柱壓影響，層析柱體積無法擴大，蛋白類產物易失活且處理效率及回收率低;

生產體系缺陷: 通常蛋白類分子的生產都會伴隨多種雜質出現，其中一些雜質與靶分子具有相似的吸附性質，在過柱分離容易與產物相互重疊，造成產物的純度和產量相互制約，增加純化難度和成本。

連續純化技術主要有以下優點：

整合所有的步驟、可連續運轉、系統匹配性強；

設備結構緊湊、管路少、占地面積少；

對層析填料利用率高；

產品收率、濃度及純度高，并且穩定性比較好；

用于平衡、淋洗、洗脫的緩沖液和化學試劑耗量少；

具有良好的操作彈性，可根據生產負荷的變化自動調節生產速度或調節流速；

2 連續純化技術的應用

為了克服傳統層析工藝的缺陷，適應上游細胞培養規模的不斷擴大，以及蛋白表達量的提升，工藝開發專家開發出了連續純化技術。開發了連續環狀層析(continuous annular chromatography，CAC)，徑向流層析(radial flow chromatography，RFC) ，膨脹床吸附層析(expansion bed adsorption chromatography，EBA ) ，多層逆流溶劑梯度層析( multi-layer countercurrent solvent gradient chromatography，MSCGP)、周期性逆流動層析(periodic counter-currentchromatography，PCC) 、連續逆流切向?qū)游?continuous countercurrent tangential chromatography，CCTC)、模擬移動床層(simulated moving bed，SMB) 等連續多柱層析技術。

2.1 周期性逆流動層析

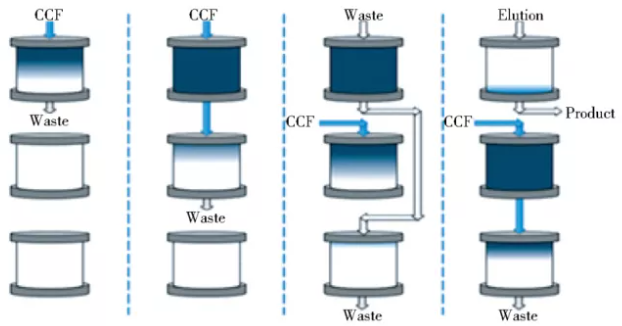

PCC是由Cytiva（原GE醫療生命科學事業部）開發，用來連續捕獲蛋白質的方法。如下圖所示為3柱PCC，所有的吸附柱串 聯連接形成吸附列。物料從第一列開始加載，當?shù)谝?列飽和時，根據流向切換其位置，物料加載位置變?yōu)榈诙?，然后?duì)第一列單獨進行洗滌，洗脫，再生和平衡操作(洗脫液連續加載到第三列，進一步捕獲第一列未結合的目的蛋白)，平衡后的第一列通過位置切換變成第三列，整個過程以此方式循環運行。與常規(單柱)層析相比，PCC 的樹脂容量和利用率更高但緩沖液的消耗更低。基于其工作原理，PCC系統的設計必須確保蛋白質加載時間大于或等于第一列洗脫和再生的時間。
這種3柱周期性逆流層析(three columns periodic counter-current Chromatography，3C-PCC)工藝，對比常規蛋白A批次處理，PCC系統的處理效率提高了60%，緩沖液和層析填料消耗量降低了60%。其次，PCC系統與批次處理對比發現在相同條件下PCC系統最高可降低75%的層析填料消耗，這也意味著緩沖液消耗也減少，有效降低了工藝成本?；谄湓鞵CC多柱層析常應用于mAb的初始捕獲，當使用PCC處理高滴度產品時，其捕獲柱的加載時間會急劇縮短。

2.2 模擬移動床層析

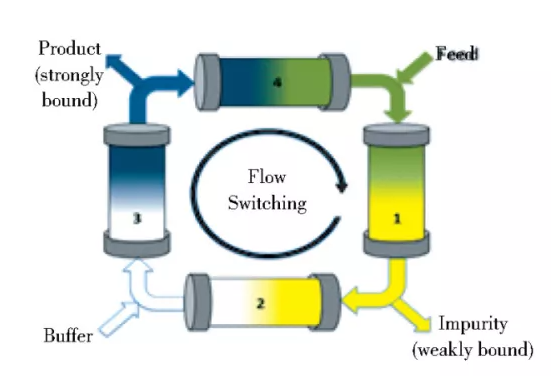

SMB系統是利用差示色譜來連續(循環)分離二元混合物，SMB系統使用多個填充柱，以模擬逆流(但沒有固相運動)的方式定期切換進料、流動相、回收端口，以此來增加兩相之間的傳質推動力。如下圖所示為典型的4列配置，系統運行時，物料(產品和雜質的二元混合物)被加載到右上角的第1列。兩種組分都隨著柱子遷移，然后從柱子出口處的端口開始回收結合力較弱的物質(此時為產品)，與此同時，在第2列和第3列之間可添加額外的流動相，從第3列中回收結合力較強的成分。隨著大部分產物隨第1列遷移，進料位置，流動相位和回收端口順時針旋轉(與流動方向相同)以此來模擬固相的逆流運動，這種運行模式可極大的降低緩沖液的消耗，同時增加樹脂的利用率，有效降低工藝成本。
SMB技術主要用于蛋白質脫鹽，病毒純化，核苷純化和融合蛋白重折疊。工業上主要用于石化和制糖行業的大規模分離。目前，它還被應用于制藥工業中手性藥物及其對映體的分離。利用以親和層析為基礎的SMB系統對單鏈抗體可變區片段(scFv)進行純化，結果顯示相比批次處理SMB的產量提高了 9%，生產率提高了 11倍。為了提高系統處理效率及回收率，在操作過程可將部分產物重新混入進料進行回填操作。還設計了一種快速駐波用來優化其操作參數(流量和端口切換時間)，使其過程性能(如解吸劑使用量和產量)保持最佳狀態。SMB為多柱串聯模式對二元以上的混合物具有較好的分離效果，但其串聯模式使得產物的純度和回收率之間容易形成制衡。

2.3 連續逆流切向?qū)游?/h3>
連續逆流切向?qū)游鱿到y(tǒng)由3列CCTC體系組成，層析柱由多個獨立模塊代替，每個獨立模塊由一個或多個階段組成，每個階段包括相互連接的切向流過濾器和靜態混合器，靜態混合器控制物料停留時間，中空纖維膜保留大的樹脂顆粒，同時讓所有溶解的物質，包括蛋白質和緩沖劑組分通過膜進入滲透物。系統運行時物料與漿液形式的色譜樹脂混合，按一定順序通過每個模塊，每個模塊對樹脂進行類似的操作(結合，淋洗，洗脫，再生和平衡)。在結合，淋洗，洗脫和再生步驟中使用的緩沖液在每個步驟內以多級配置與樹脂漿液逆向流動，實現高回收率和高純度回收，同時降低緩沖液消耗。

利用CCTC系統對蛋白A操作后的抗體進行精純，將CCTC用于捕獲后抗體純化步驟。在蛋白A操作之后，使用具有兩種不同粒度的混合模式陽離子交換-疏水作用層析樹脂來減少宿主細胞蛋白質(HCP) ，浸出的蛋白A，DNA和來自mAb中的聚集體。最終結果顯示其生產率高達100g/L填料/小時，比批次處理高了10倍，隨后在(pH 4～4.5)內對洗脫pH進行優化，使產量增加了5%.最后還將實驗結果進行了放大設計，預測了500L和2000L批次的簡潔型CCTC流動路徑。利用CCTC成功從澄清的細胞培養液中初始捕獲和純化了兩種單克隆抗體，其產品質量與用填充柱蛋白A層析法得到的相似。

3 整合上下游連續生產

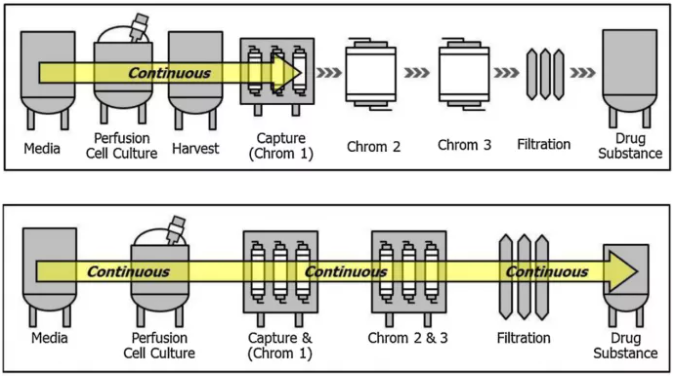

目前預想中的完全連續式生產是從生物反應器到藥物原液 (DS) 的產出，密閉式系統、無菌、全自動、總體的生產工藝控制，以及能夠長時間的操作。高密度細胞培養、細胞滯留裝置、分離細胞后的收獲液直接經過不同柱子的連續純化技術進行捕獲和純化、TFF進行濃縮和透析、以及病毒去活化、病毒過濾、無菌過濾等步驟，利用過程分析技術即時監控產品質量，最后產出藥物原液。

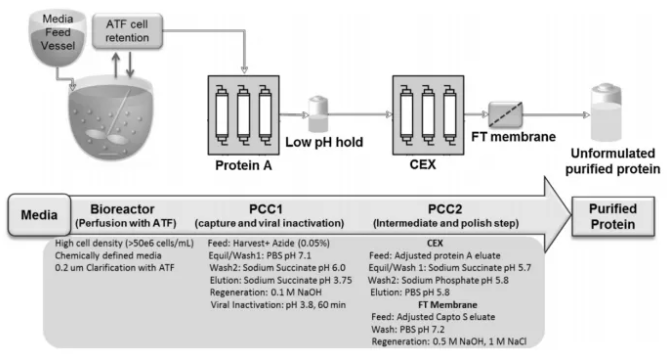

現在能夠利用上游灌流式培養將生物反應器與下游2個PCC單元結合，可以做到捕獲和下一步的離子交換純化步驟，雖然不是完全的連續式生產，但使得完全式的連續式生產的開發又更進一步。這套連續式系統，包含了一個12L生物反應器、ATF、和2個PCC系統，其中PCC系統是定制化的AKTA層析系統，最多可以用4根柱子，搭配了5個UV監測器，3個泵、多個閥、和酸堿度及電導度儀。如下圖。

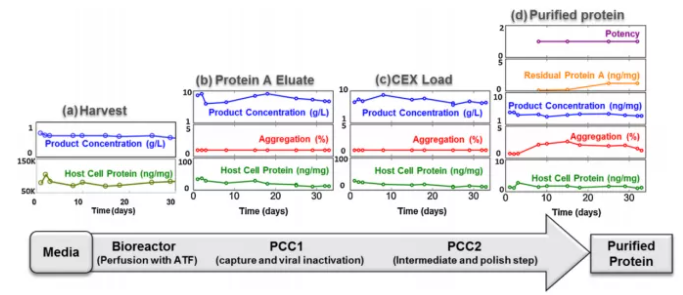

這套系統一共連續運行了31天，產出31個原液批次（以時間定義批次，一天一批次），抗體的產率約為10g/day（CHO細胞），并且持續送往親和性管柱和離子交換管柱進行純化，最后原液約為8g/day (回收率約為80%)，循環時間從澄清的收獲液到原液約為7小時。連續式下游純化的結果與用批次純化的方式具有可比性，宿主細胞蛋白清除約4log，殘留protein A小于1ppm，聚集體的比例小于5%。關鍵產品特性也符合指定規格與批次純化也具有可比性。此套系統證明連續式生產的產品與用批次生產的產品皆能符合產品規格，此外，與批次生產的工藝相比，此連續式工藝，上游產率超過10倍，下游純化超過6倍，緩沖液的使用和層析柱尺寸也有明顯降低。

4 總結和展望

連續多柱層析具有諸多優勢，在許多行業中將批處理轉化為連續處理已經取得成功，但其在生物制劑生產中的應用目前相對慎重。主要原因是從批量生產轉向連續生產過程中的監管要求的不確定性導致。其次，對比批次處理，從經濟角度來看連續處理的優勢明顯，它能在更短的加工時間內提高生產率，同時降低總成本，減少設備占地面積并保證產品質量。但是，連續處理的操作和過程控制復雜，而且連續系統的初始設備成本及維護成本較高，普遍適用性較低，通常只針對特定的產物有較好分離純化效果。因此連續技術的廣泛應用仍面臨巨大挑戰。

連續技術可有效降低生物制品的下游純化成本，提高生產效率。未來想進一步降低生物藥物的開發成本，可在連續模式的基礎上對下游純化工藝中的核心技術“層析”進一步優化或者開發新型技術。隨著生物藥品全球銷售額的增加，賣的最好的藥都是來自于生物藥工藝，加上生物相似藥的競爭，價格會是未來生物藥的決戰點，而成本決定了藥品的價格，如何提升產量、降低成本則成為生物制品開發的重點，根據模型計算，整合式連續生產工藝可以比傳統批次生產工藝降低約55%的成本，顯示整合式連續生產有機會能同時達到高產量和低成本，而接下來會著重于如何整合上游和下游工藝，從細胞培養開始到原液產出，密閉式系統和使用一次性產品，減少污染，加入自動化操作，減少人為因素，實時監控生產過程，完整的風險控制策略，以及法規單位的考量等等。

參考文獻：

［1］Walsh G.Biopharmaceutical benchmarks 2010.Nature Biotechnology,2014，32( 10) : 992-998．

［2］Legastelois I，Buffin S，Peubez I，et al．Non-conventional expressionsystems for the production of vaccine proteins and immunotherapeutic molecules． Hum Vaccin Immunother，2016，13(4): 947-961．

［3］Fisher AC, Kamga MH, Agarabi C, Brorson K, Lee SL, Yoon S. The Current Scientific and Regulatory Landscape in Advancing Integrated Continuous Biopharmaceutical Manufacturing. Trends Biotechnol. 2019 Mar;37(3):253-267.

［4］Godawat R, Konstantinov K, Rohani M, Warikoo V. End-to-end integrated fully continuous production of recombinant monoclonal antibodies. J Biotechnol. 2015 Nov 10;213:13-9.

［5］Konstantinov KB, Cooney CL. White Paper on Continuous Bioprocessing May 20-21 2014 Continuous Manufacturing Symposium. J Pharm Sci. 2015 Mar;104(3):813-820.

［6］ US FDA. Draft Guidance for Industry: Quality Considerations for Continuous Manufacturing. Feb. 2019.
